Za okretne ploče.
Napomena: UPUTE ZA MONTAŽU
Na donjoj ploči povući željenu kružnu liniju i 4 utora ø 22 mm, dubina bušenja 10,5 mm, valjke umetnutii i pričvrstite s vrhom prema sredini s priloženim vijcima. Izbušiti rupu u sredini promjera ø10 mm, dubine 9 mm. Ispod gornje ploče napraviti utor ø 22 mm, dubine 7 mm i centralnu okretnu jezgru umetnuti i pritegnuti. Pričvrstiti gornju i donju ploču s priloženim M6 vijcima.

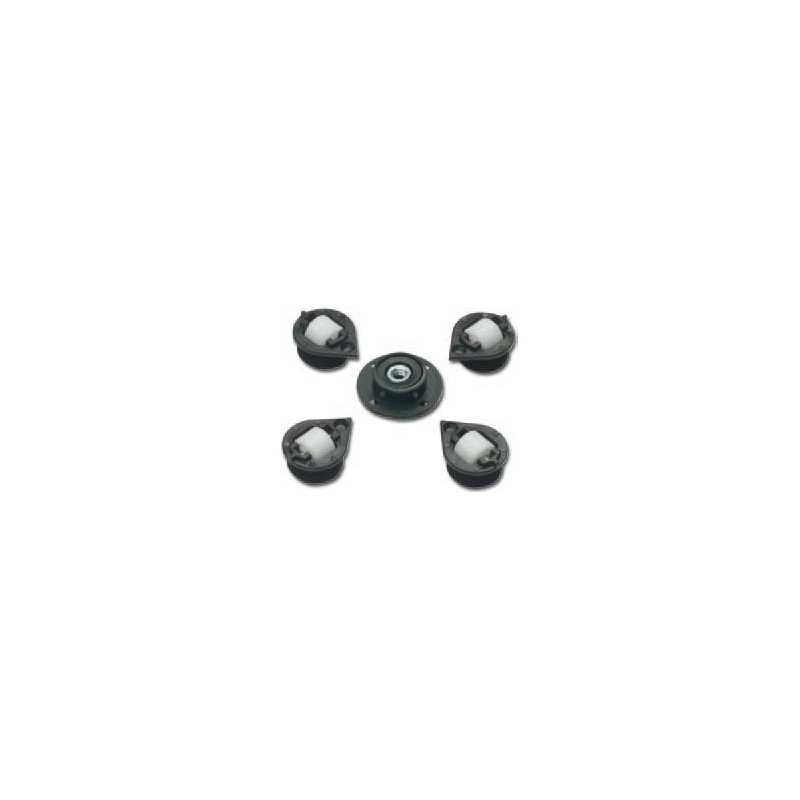

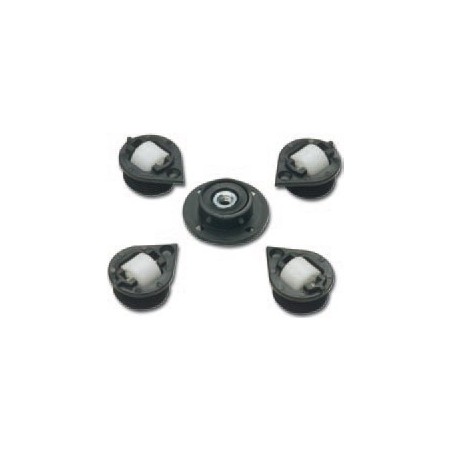

Opseg isporuke:
4 kotačića
1 centralna okretna jezgra
1 vijak M 6
4 pričvrsna vijka
uputstvo za montažu
Nosivost (kg): 100
Materijal: plastika
Dekor: crno
Odgovara za:
Okretni tanjur Ciak vanjski ø 230 mm,nosivost 200 kg,plastika crna
Okretni tanjur Ciak vanjski ø 280 mm, nosivost 200 kg, plastika crna
Okretni tanjur Discociak 1, vanjski ø 160 mm, visina 8 mm, crna plastika
Okretni tanjur Discociak 2, vanjski ø 300 mm, visina 10 mm, crna plastika
